blum

hk-1

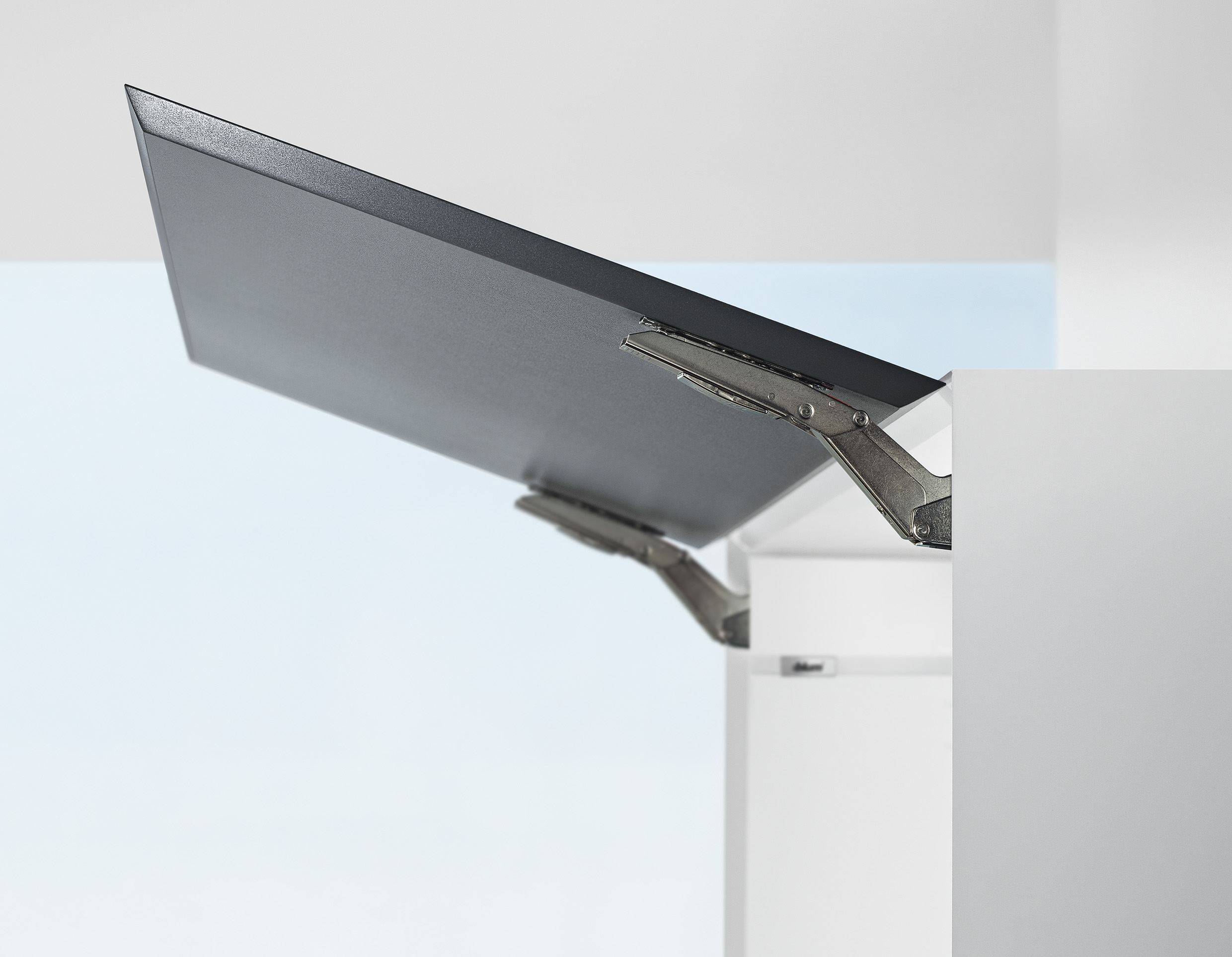

  • Aventos HK TOP je pogodan za malu visinu korpusa u visećem ormaru, u visokim ormarima i iznad frižidera
  • Za visinu korpus 205-600 mm
  • Širina korpusa do 1800 mm
  • Zatvara se lako i tiho zahvaljujući blumotion sistemu
  • Mala snaga za otvaranje
  • Skladan komfor kretanja sa bestepenim zaustavljanjem
  • Jednostavna montaža bez alata
  • 3-dimenzijonalno podešavanje frontova
  • Nisu potrebne šarke
  • Za visinu korpus 205-600 mm
  • Širina korpusa do 1800 mm
  • Moguća Tip-On primena
  • Faktor snage = Visina korpusa (mm) x težina fronta uključujući dvostruku težinu ručke
  • Mogućnost Servo Drive

HK OPRUŽNI MEHANIZAM

Naziv artiklaŠifraFaktor snage
AVENTOS HK-SD PAKET SNAGE LF420-1610 22K2300B-22K2300420 – 1610
AVENTOS HK-SD PAKET SNAGE LF930-2800 22K2500B-22K2500930 – 2800
AVENTOS HK-SD PAKET SNAGE LF1730-5200 22K2700B-22K27001730-5200
AVENTOS HK-SD PAKET SNAGE LF3200-9000 22K2900B-22K29003200 – 9000

OPRUŽNI MEHANIZAM HK (TIP-ON)

Naziv artiklaŠifraFaktor snage
AVENTOS HK-SD PAK. SNAGE LF420-1610 TIP-ON 22K2310TB-22K2300T420 – 1610
AVENTOS HK-SD PAK. SNAGE LF930-2800 TIP-ON 22K2510TB-22K2500T930 – 2800
AVENTOS HK TIP-ON PODIZNI OKOV 1730-5200 22K2710TB-22K2700T1730 – 5200
AVENTOS HK TIP-ON PODIZNI OKOV 3200-9000 22K2910TB-22K2900T3200 – 9000

TIP-ON ZA VRATA KRATKA VERZIJA

Naziv artiklaŠifraObrada
TIP-ON ZA VRATA KRATKA VERZIJAB-956.1004SIVI
TIP-ON ZA VRATA KRATKA VERZIJAB-956.1004BBELI
TIP-ON ZA VRATA KRATKA VERZIJAB-956.1004CCRNI

TIP-ON ZA VRATA DUGA VERZIJA

Naziv artiklaŠifraObrada
TIP-ON ZA VRATA DUGA VERZIJAB-956A1004SIVI
TIP-ON ZA VRATA DUGA VERZIJAB-956A1004BBELI
TIP-ON ZA VRATA DUGA VERZIJAB-956A1004CCRNI

ADAPTERSKA PLOČA ZA TIP ON KRAĆI/DUŽI

Naziv artiklaŠifra (KRAĆI)Šifra (DUŽI)
ADAPTERSKA PLOČA ZA TIP ONB-956.1201B-956A1201
ADAPTERSKA PLOČA ZA TIP ONB-956.1201BB-956A1201B
ADAPTERSKA PLOČA ZA TIP ONB-956.1201CB-956A1201C

POKRIVNE KAPE ZA HK

Naziv artiklaŠifra
AVENTOS HK POKRIVNE KAPE BELE 22K8000BB-22K8000B
AVENTOS HK POKRIVNE KAPE SIVE 22K8000SB-22K8000S
AVENTOS HK POKRIVNE KAPE ANTRACIT 22K8000CB-22K8000C

PRIHVATNIK FRONTA ZA HK

Naziv artiklaŠifra
AVENTOS HS PRIHVATNIK ZA ŠIROKI AL PROF 20S4200B-20S4200
EXPANDO T PRIHVATNIK ZA TANKE FRONTOVEB-20S42T1

U zavisnosti od faktora snage postoji više opcija. Za kompletiranje jednog HK sistema je potrebno poručiti:

  • HK / HK TIP ON podizni mehanizam u skladu sa faktorom snage
  • HK pokrivne bele/sive/antracit
  • HK prihvatrnik / HK prihvatnik za tanke frontove (2 komada)
  • Za HK Tip-On aventos:
  • 1 x Tip-On kraća verzija „šifre: b-956.1004 i b-956.1201“ ili
  • 1 x Tip-On duža verzija „šifre: b-956A1004 I b-956A1201“
  • Graničnik ugla otvaranja (integrisan u sklopu mehanizma)
UPUSTVO ZA MONTAŽU HK

DODATAK ZA SERVO DRIVE

SERVO DRIVE KOMPLET

Naziv artiklaŠifra
SERVO-DRIVE KOMPLETB-23KA000

POKRIVNE KAPE ZA HK SERVO DRIVE

Naziv artiklaŠifra
AVENTOS HK POKRIVNE KAPE BELE 23K8000BB-23K8000B
AVENTOS HK POKRIVNE KAPE SIVE 23K8000SB-23K8000S
AVENTOS HK POKRIVNE KAPE ANTRACIT 23K8000CB-23K8000C

SERVO DRIVE MREŽNI UREĐAJ 72W SA NAPOJNIM KABLOM

Naziv artiklaŠifra
SERVO-DRIVE MREŽNI UREDJAJ TRAFO 72W + NAPOJNI KABALB-Z10NE04EC

DRŽAČ MREŽNOG UREĐAJA

Naziv artiklaŠifra
SERVO-DRIVE DRŽAČ MREŽNOG UREDJAJA Z10NG120B-Z10NG120

RAZVODNI KABAL (8M)

Naziv artiklaŠifra
SERVO-DRIVE RAZVODNI KABAL 8M SA 5KOM ŠTITNIKA Z10K800AEB-Z10K800AE

SPOJNI ČVOR I ZAŠTITA KRAJEVA KABLA

Naziv artiklaŠifra
SERVO-DRIVE SPOJNI ČVOR I ZAŠ.KRAJ.KAB. Z10V100EB-Z10V100E

DRŽAČ KABLA

Naziv artiklaŠifra
SERVO-DRIVE PLASTIČNI DRŽAČ ZA KABLOVE Z10K0009B-Z10K0009

Napomena za naručivanje SERVO DRIVE HK aventosa:

  1. HK podizni mehanizam u skladu sa faktorom snage
  2. Servo Drive komplet
  3. Servo drive pokrivne kape
  4. HK prihvatnik
  5. Servo Drive mrežni uređaj 72w
  6. Držač mrežnog uređaja
  7. Razvodni kabal
  8. Spojni Čvor i zaštita krajeva kabla (opciono)
  9. Držač kabla (opciono)
  10. Graničnik ugla otvaranja (opciono)
UPUSTVO ZA MONTAŽU HK SERVO DRIVE
