Kliknite na sliku za pregled.

blum

  • Idealno za male jednodelne frontove
  • Visina ormana 300-580 mm
  • Širina ormana do 1800 mm
  • Unutrašnja dubina od najmanje 264 mm
  • Integrisano podešavanje BLUMOTION
  • SERVO-DRIVE električni sistem za podršku kretanju
  • Lake radne snage
  • Promenljivo zaustavljanje
  • Standardizovan položaj mehanizma za podizanje i
  • prednji nosač za pričvršćivanje
  • Simetričan mehanizam za podizanje i poluga
  • Montaža bez alata
  • Dva načina fiksiranja podiznih mehanizama
  • 3-dimenzionalno podešavanje prednje strane
PREUZMI UPUSTVO ZA MONTAŽU

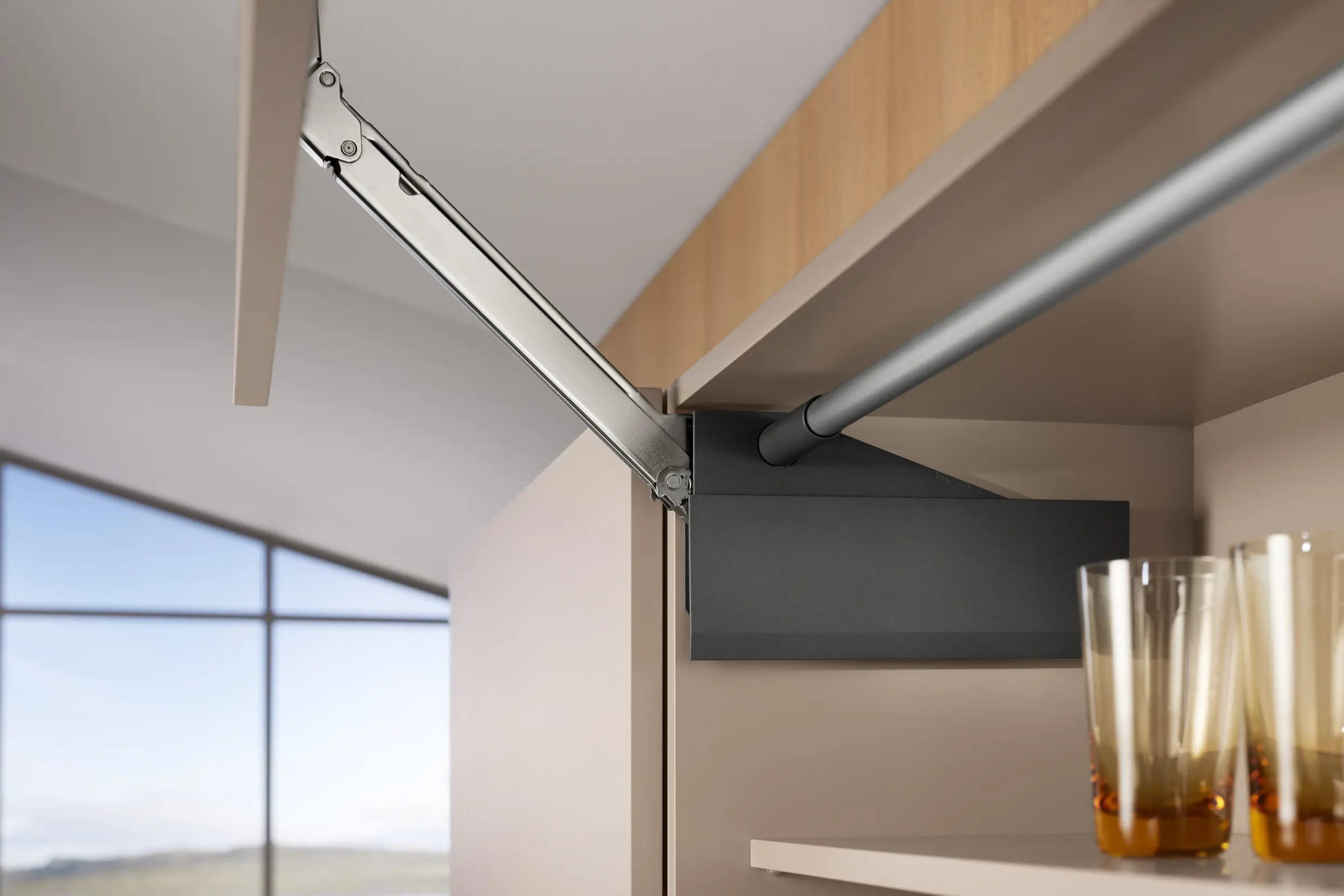

HL TOP OPRUŽNI MEHANIZAM

Naziv artiklaŠifraFaktor snage
AVENTOS HL-SD PAKET SNAGE ZA VISINU 300-389B-22L2200300-389MM
AAVENTOS HL-SD PAKET SNAGE ZA VISINU 390-580B-22L2500390-580MM

TELESKOPSKA POLUGA HL TOP

Naziv artiklaŠifraVisina (mm)Težina(kg)
AVENTOS HL SET POLUGA KH 300-339MMB-22L3200300-339 mm1.5-9
AVENTOS HL SET POLUGA KH 340-389MMB-22L3500340-389 mm1.75-10
AVENTOS HL SET POLUGA KH 390-479MMB-22L3800390-479 mm2-12.5
AVENTOS HL SET POLUGA KH 480-580MMB-22L3900480-580 mm2.5-14

HL TOP POKRIVNE KAPE

Naziv artiklaŠifra
AVENTOS HL POKRIVNE KAPE BELEB-22.8000B
AVENTOS HL POKRIVNE KAPE SVETLO SIVEB-22.8000S
AVENTOS HL POKRIVNE KAPE TAMNO SIVEB-22.8000A

HL PRIHVATNIK FRONTA

Naziv artiklaŠifra
AVENTOS HS PRIHVATNIK ZA ŠIROKI AL PROF 20S4200B-20S4200
EXPANDO T PRIHVATNIK ZA TANKE FRONTOVEB-20S42T1

HL CEV ZA STABILIZOVANJE

Naziv artiklaŠifra
AVENTOS HL CEV ZA STABILIZOVANJE 1061MM 20Q1061UAB-22Q1076U

HL KOMPLET EL. ZA POPREČNI STABILIZATOR

Naziv artiklaŠifra
AVENTOS HL KOMPLET SPOLJNIH EL. ZA POPREČNI STABILIZATOR  20Q153ZAB-22Q080Z

Napomena za naručivanje HL aventosa: U zavisnosti od visine korpusa i težine fronta postoji više opcija. Za kompletiranje jednog HL sistema potrebno je poručiti:

  1. HL opružni mehanizam u skladu sa visinom korpusa i težinom fronta
  2. HL set poluga u skladu sa visinom korpusa
  3. HL pokrivne kape bele/sive
  4. HL prihvatnik fronta
  5. HL cev za stabilizovanje
  6. HL komplet el. za poprečni stabilizator
PREUZMI UPUTSTVO

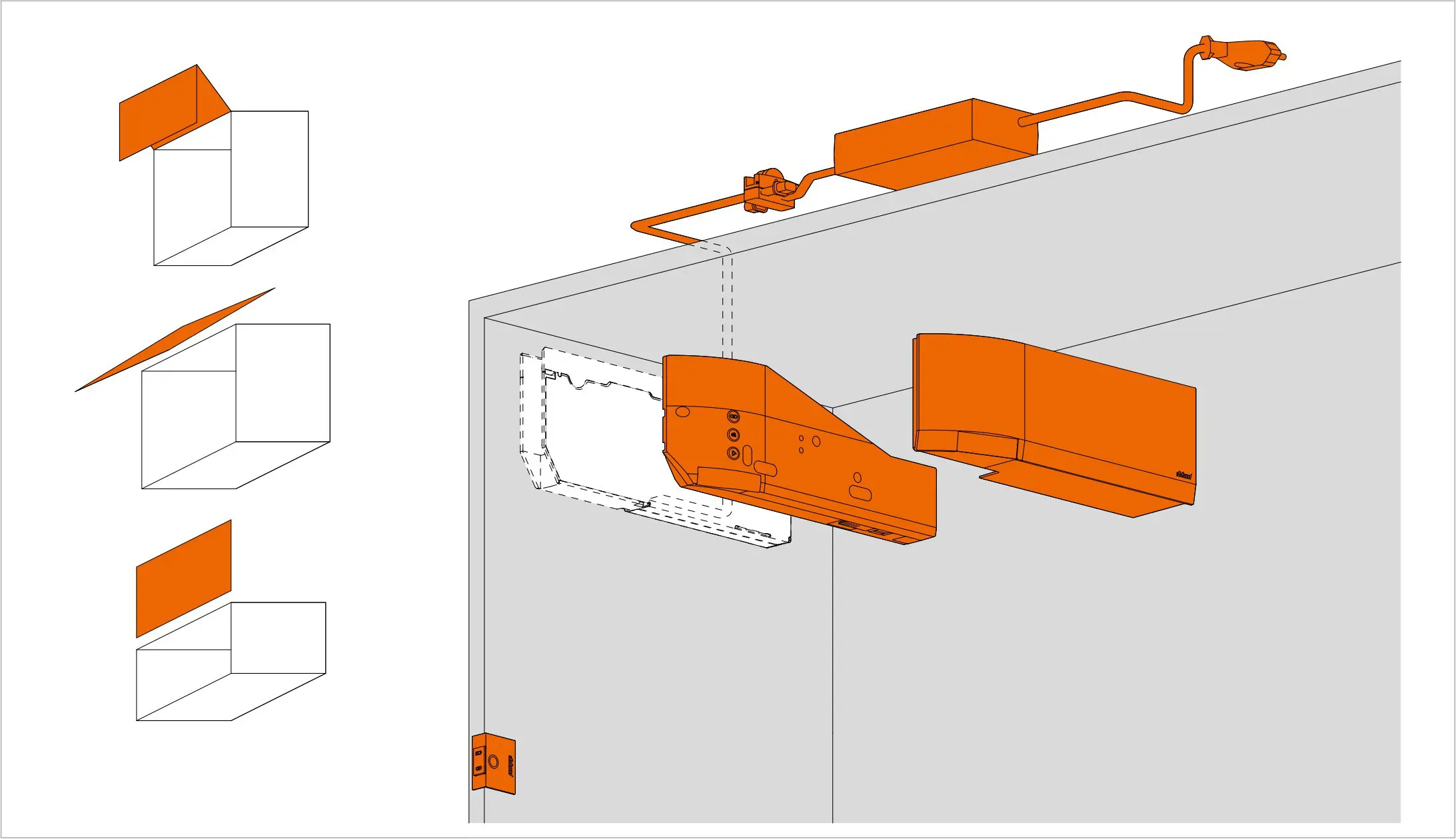

DODATAK ZA SERVO DRIVE

SERVO DRIVE KOMPLET

Naziv artiklaŠifra
SERVO-DRIVE POTISNI MEH.ZA AVENTOSE HLB-23.A000

SERVO DRIVE POKRIVNE KAPE

Naziv artiklaŠifra
SERVO-DRIVE HF/HS/HL TOP POKRIVNE KAPE BELE SETB-23.8000B
SERVO-DRIVE HF/HS/HL TOP POKRIVNE KAPESVETLO SIVE SETB-23.8000S

SERVO DRIVE MREŽNI UREĐAJ 72W SA NAPOJNIM KABLOM

Naziv artiklaŠifra
SERVO-DRIVE MREŽNI UREDJAJ TRAFO 72W + NAPOJNI KABALB-Z10NE04EC

DRŽAČ MREŽNOG UREĐAJA

Naziv artiklaŠifra
SERVO-DRIVE DRŽAČ MREŽNOG UREDJAJA Z10NG120B-Z10NG120

RAZVODNI KABAL (8M)

Naziv artiklaŠifra
SERVO-DRIVE RAZVODNI KABAL 8M SA 5KOM ŠTITNIKA Z10K800AEB-Z10K800AE

SPOJNI ČVOR I ZAŠTITA KRAJEVA KABLA

Naziv artiklaŠifra
SERVO-DRIVE SPOJNI ČVOR I ZAŠ.KRAJ.KAB. Z10V100EB-Z10V100E

DRŽAČ KABLA

Naziv artiklaŠifra
SERVO-DRIVE PLASTIČNI DRŽAČ ZA KABLOVE Z10K0009B-Z10K0009

Napomena za naručivanje SERVO DRIVE HL aventosa:

  1. HL opružni mehanizam u skladu sa faktorom snage
  2. HL teleskopska poluga u skladu sa visinom fronta
  3. Servo Drive komplet
  4. Servo Drive pokrivne kape bele/sive
  5. 2 x šarka 120*; odnosano 3 x šarka 120* za HL sistem gde je širina korpusa >900 mm (+ podloške)
  6. 2 x međušarka 134*; odnosano 3 x međušarkašarka 134* za HL sistem gde je širina korpusa >900 mm (+podloške)
  7. 2 x montažna pločica
  8. Servo Drive mrežni uređaj 72w
  9. Držač mrežnog uređaja
  10. Razvodni kabal
  11. Spojni Čvor i zaštita krajeva kabla (opciono)
  12. Držač kabla (opciono)
PREUZMI UPUTSTVO
